冷却塔の説明: 仕組み、種類、適切な冷却塔の選び方

冷却塔の実際の仕組み

冷却塔は、水の蒸発を通じて廃熱を大気中に伝達することにより、プロセスまたは建築システムから廃熱を除去する排熱装置です。基本原理は単純です。チラー、工業プロセス、または HVAC システムからの温水は冷却塔の上部にポンプで送られ、充填媒体上に分配されます。水が充填物を通って下に流れると、一部が蒸発します。その蒸発によって熱が運び去られ、残りの水が冷却されてから底部のたらいに集まり、熱源に再循環します。

空気の動きはプロセスの中心です。ほとんどの冷却塔システムでは、ファンが充填媒体に空気を落下水と同じ方向 (クロスフロー) または反対方向 (カウンターフロー) に送ります。空気と水の接触により、蒸発と対流による熱伝達が促進され、冷却効果が生まれます。周囲の湿球温度 (気温と湿度の両方を考慮した基準) は、冷却塔がその瞬間にどれだけ効果的に機能できるかを決定する主な環境要因です。

蒸発した水はシステムから失われるため、補充する必要があります。これは補給水と呼ばれます。蒸発により残りの水に溶解したミネラルやその他の不純物が濃縮されるため、盆地の水の一部を定期的に排出して新しい補給水と交換し、溶解固体の濃度を制御するブローダウンプロセスも必要です。これら 2 つの水の流れ (補給とブローダウン) を管理することは、スケールや腐食の問題を発生させずに冷却塔を効率的に運用する上で中心的な部分です。

冷却塔の主な種類とそれぞれの使用場所

冷却塔 空気の流れの形状、ドラフト機構、熱伝達方法によって分類されます。これらの違いを理解すると、適切なタワーのタイプをアプリケーションの熱負荷、設置場所の制約、および動作環境に適合させるのに役立ちます。

クロスフローとカウンターフロー

クロスフロー冷却塔では、水は充填物を通って垂直に落下し、空気は充填物を横切って水平に移動します。この構成により、配水システムは加圧せずに重力によって動作することができるため、メンテナンスが簡素化され、ポンピングエネルギーが削減されます。クロスフロータワーは、カウンターフロー設計よりも幅が広く、背が低い傾向があるため、高さ制限のある現場では有利になる可能性があります。向流冷却塔では、空気が充填物を通って上方に移動し、水が下方に落下します。反対方向の流れにより接触効率が最大化され、設置面積がよりコンパクトになります。一般に、向流設計は充填体積単位あたりの熱効率が高く、スペースが限られている場合、または湿球に近い温度を達成することが重要な場合に推奨されます。

メカニカルドラフト: 誘導 vs. 強制

機械式通風冷却塔は、ファンを使用して充填物に空気を移動させます。誘導ドラフトタワーはタワーの上部にファンを配置し、システムを通して空気を上向きに引き込みます。この配置は、充填物から出た比較的冷たい飽和空気の中でファンが動作することを意味します。これにより、ファンモーターへのストレスが軽減され、充填物断面全体でより均一な気流分布が生成されます。強制通風タワーはベースにファンを配置し、下から充填物に空気を押し込みます。ファンとモーターは地上にあるため、メンテナンスのためのアクセスが容易ですが、再循環 (暖かい排気が吸気口に引き戻される) の影響を受けやすく、熱性能が低下します。このため、工業用冷却塔の用途では、誘導通風設計がより一般的です。

自然通風冷却塔

自然通風冷却塔 (発電所に関連する大型双曲面構造) は、塔内の暖かく湿った空気と外側の冷たい周囲空気との密度差を利用して、機械ファンなしで上向きの気流を作り出します。双曲線形状は、必要な高さ (多くの場合 100 ～ 200 メートル) に対して構造的に効率的であり、強い自然な喫水を生み出します。これらのタワーは、大規模な設備全体でファンのエネルギーを削減することが経済的に重要である発電や大規模な石油化学プラントなど、非常に大規模な場合に費用対効果が高くなります。これらは、資本コストと敷地面積が関係するため、ほとんどの商業用途や中規模産業用途には実用的ではありません。

閉回路（乾式）冷却塔

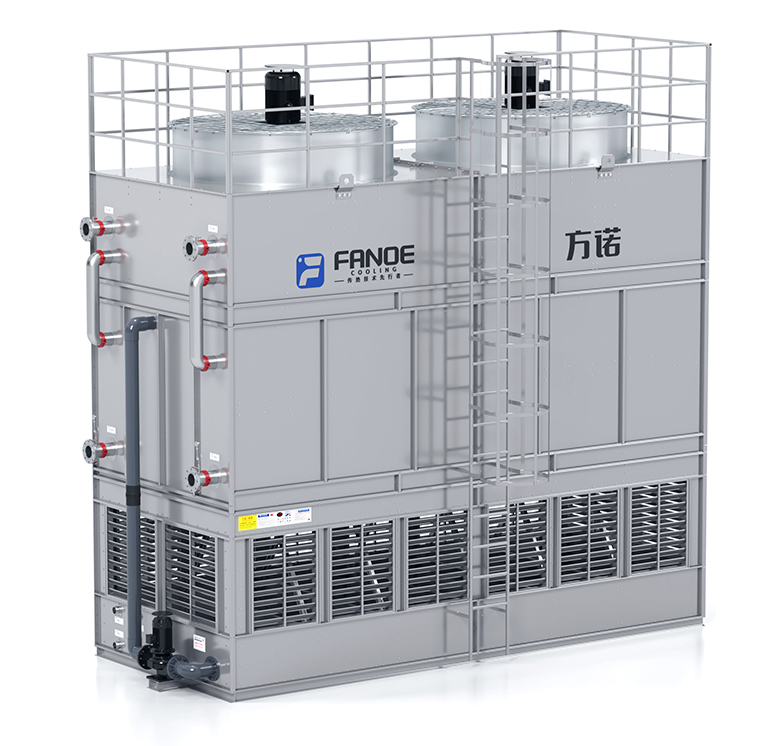

閉回路冷却塔では、冷却されるプロセス流体は塔内の密閉コイルを通って循環し、外部の水や空気の流れに直接接触することはありません。熱はプロセス流体からコイル壁を通ってコイルの外側のスプレー水回路に伝わり、そのスプレー水の蒸発によって熱が除去されます。プロセス流体は隔離された状態に保たれるため、閉回路タワーはプロセス流体の汚染が許容できない場所、つまりデータセンターの冷却、食品および飲料の加工、一部の化学プロセス、およびグリコール溶液が凍結から保護される用途で使用されます。これらは、同等の容量の開放型冷却塔よりも高価であり、スプレー水回路のメンテナンスに多くの注意を必要としますが、空中浮遊微粒子や塔の容器内の生物増殖によるプロセス流体汚染のリスクが排除されます。

冷却塔システムを選択するための主な仕様

特定の用途に合わせて水冷タワーを選択するには、タワーの熱容量と動作特性をシステムの実際の要件に適合させる必要があります。選択を制御するパラメータは次のとおりです。

アプローチ温度は、冷却塔のサイジングにおいて最も重要な単一変数です。より小規模なアプローチでは、冷水の温度が周囲の湿球に近づくことを意味し、より多くの充填量と空気流量を備えたより大きなタワーが必要です。アプリケーションが実際に必要とするものよりも厳密なアプローチを指定すると、運用上のメリットがなく資本コストが増大します。逆も同様です。指定が緩すぎると、タワーに接続されているチラーやプロセス機器がより温かい水を使用し、その効率が低下することになります。アプローチの仕様を正しく行うには、経験則を使用するのではなく、注意深くエンジニアリング分析を行う価値があります。

産業用冷却塔の用途と特定の要件

産業用冷却塔は、商用 HVAC アプリケーションよりもはるかに広範囲のプロセスに対応しており、多くの産業プロセスでは、標準的な商用仕様を超える特定の要件が冷却塔設計に課されます。

• 発電量: 火力発電所は、蒸気復水器からの熱を排除するために冷却塔を使用します。その規模は非常に大きく、単一の大型発電所が都市全体の HVAC 負荷よりも多くの熱を遮断する可能性があります。そのため、自然通風双曲線タワーが設計として選ばれます。復水器の水の温度と流量はタービンの効率要件によって厳しく制限され、冷却塔の性能はプラントの熱量と出力容量に直接影響します。
• 石油化学および精製: 製油所や化学プラントのプロセス冷却には、生産速度に応じて変化する広範囲のプロセス流体、動作温度、熱負荷が関係します。このような環境における産業用冷却塔は、高い熱負荷に対応し、年中無休の連続稼働で確実に動作し、工場周囲の空気の質に適合する材料で構築されている必要があります。製油所の雰囲気中に存在する硫化水素、塩素化合物、その他の攻撃的な化学物質は標準的な亜鉛メッキ鋼板を攻撃し、槽や構造コンポーネントにはグラスファイバーまたはステンレス製の構造が必要です。
• HVAC および地域冷房: 商業ビルの HVAC システムは、冷却塔を使用して水冷チラーからの熱を遮断します。これらは通常、建物のピーク冷却負荷に合わせたサイズのパッケージ化され、工場で組み立てられたユニットです。地域冷却システム (複数の建物にサービスを提供する集中冷水プラント) では、冗長ファン セルを備えた大型の現場設置冷却塔を使用して、個々のセルのメンテナンス停止中であっても冷却の継続を確保します。
• データセンター: サーバーの冷却には、非常に信頼性が高く、近づかない冷却水の供給が必要です。データセンターでは、冷却装置の効率的な動作に必要な冷水温度を維持しながら水の消費量を最小限に抑える閉回路冷却塔やハイブリッド乾湿式断熱冷却器の使用が増えています。冷却塔システム設計には、一般的な商用 HVAC を上回るレベルで冗長性が組み込まれています。単一コンポーネントの障害によって冷却が中断されることがないように、N 1 または 2N ファン セル構成が一般的です。
• 食品および飲料の加工: 食品製造におけるプロセス冷却には、製品の安全性に影響を与える可能性のあるプロセス水の生物学的汚染を防ぐために、閉回路タワーまたは非常によく管理されたオープンシステムが必要です。レジオネラ属菌の管理は、食品産業の冷却塔用途では特に厳しく、水処理プログラムは食品安全管理システムの一部として検証され、文書化されなければなりません。

冷却塔の材料: 冷却塔が何から作られるかが重要

冷却塔で使用される構造材料と充填材料は、冷却塔の耐用年数、メンテナンス要件、さまざまな動作環境への適合性に直接影響します。大気条件や水の化学的影響が大きくなる可能性がある工業用冷却塔では、材料の選択が特に重要です。

構造と筐体

亜鉛メッキ鋼板は、パッケージ型冷却塔の最も一般的な構造材料です。コスト効率が高く、強度が高く、通常の水の化学反応を伴うほとんどの商用 HVAC 環境に適しています。沿岸環境、工業雰囲気、または水の化学反応が激しい用途 (塩化物含有量が高く、pH が低い) では、亜鉛メッキ鋼板が予想よりも早く腐食し、より頻繁なメンテナンスまたは交換が必要になります。ガラス繊維強化プラスチック (FRP) は、腐食環境に適した代替品です。非腐食性であり、より長い耐用年数にわたって構造の完全性を維持し、表面メンテナンスの必要性が少なくなります。ステンレス鋼 (通常 304 または 316 グレード) の槽は、生物学的制御プログラムで高濃度の殺生物剤が使用される場合、またはプロセス水に亜鉛メッキまたは FRP 表面を攻撃する汚染物質が含まれる場合に指定されます。

メディアを埋める

充填媒体は、空気と水の接触を最大化するために水が分配される内部表面です。 PVC フィルム フィル (ブロックに組み立てられた薄い波形プラスチック シート) は、ほとんどの冷却塔用途で標準的な選択肢です。単位体積あたりの表面積が大きく、軽量で、ほとんどの水処理化学薬品に対して耐性があります。スプラッシュフィル（薄膜を形成するのではなく水を砕いて液滴にするバーまたはグリッド）は、プロセス水に浮遊物質や膜充填通路をブロックする可能性のある汚染物質が含まれる用途で使用されます。スプラッシュ充填は洗浄が容易で、汚れた水に対する耐性が高くなりますが、フィルム充填よりも単位体積あたりの熱効率が低いため、同等の性能を得るにはより大きなタワーが必要になります。

冷却塔のメンテナンス: 何をいつ行う必要があるか

冷却塔のメンテナンスは任意ではありません。これは運用上の要件であると同時に安全上の要件でもあります。維持管理が不十分な冷却塔は、建物や産業施設でレジオネラ菌が発生する主な原因となります。生物学的リスクを超えて、不適切なメンテナンスはスケーリング、腐食、充填媒体の汚れ、早期の機械的故障を引き起こし、運用コストを増加させ、システムの信頼性を低下させます。

水処理

冷却塔の水処理は、スケール (濃縮された溶解固体からの鉱物堆積物)、腐食 (金属コンポーネントへの電気化学的攻撃)、および生物学的増殖 (バクテリア、藻類、バイオフィルム) という 3 つの異なる問題に対処します。それぞれに異なる処理化学反応が必要であり、プログラムのバランスが取れている必要があります。スケール抑制剤によっては殺生物剤の有効性に影響を与え、殺生物剤によっては腐食速度に影響を与えるものもあります。ほとんどの工業用および商業用冷却塔の運営者は、定期的に水の分析を実施し、化学物質の投与量を調整し、処理プログラムを文書化する水処理専門家と契約しています。濃縮水を自動的に排出し、新鮮な補給水を補充する導電率ベースのブローダウン コントローラーは、適切に管理されたシステムに標準装備されており、手動介入なしで目標濃度サイクル内に水質を維持します。

レジオネラ菌のリスク管理

レジオネラ・ニューモフィラ（レジオネラ症の原因菌）は、ほとんどの冷却塔の動作温度である 25°C ～ 45°C の水中で増殖します。維持管理が不十分な冷却塔の貯水池にある暖かく栄養豊富な水は理想的な生育環境であり、稼働中の塔からの漂流によって汚染されたエアロゾルが周囲の空気中に運ばれる可能性があります。冷却塔におけるレジオネラ属菌のリスク管理に関する規制要件は、ほとんどの管轄区域に存在し、通常、書面によるリスク評価、定期的な微生物検査、文書化された消毒手順、および検査のために維持される記録が必要です。具体的な要件は国や地域によって異なります。英国では、HSE の承認済み実施基準 L8 が管理基準です。米国では、ASHRAE Standard 188 がフレームワークを提供します。自分の義務について不確かな事業者は、既存の慣行で十分であると考えるのではなく、専門家のアドバイスを求めるべきです。

機械メンテナンススケジュール

水処理以外にも、冷却塔の機械コンポーネントには計画的な検査とサービスが必要です。以下に、一般的なメンテナンス フレームワークの概要を示します。

• 毎週: ファンの動作、配水範囲、盆地の水位と透明度、ドリフトエリミネーターの状態を目視検査します。補給水フロート弁の動作とブローダウンコントローラの設定値を確認してください。
• 毎月: ストレーナを検査および清掃し、ファンブレードのピッチと状態をチェックし、メーカーのスケジュールに従ってファンシャフトベアリングに注油し、ベースラインに対するモータ電流引き込みを確認し、水の化学的性質をテストし、処理量を調整します。
• 四半期ごと: 充填媒体にスケール、汚れ、または生物学的増殖がないか検査します。スプレーノズルまたは分配ヘッダーをチェックして清掃します。沈殿物の蓄積や腐食がないか池を検査します。ドリフトエリミネーターの完全性と適合性を確認します。
• 毎年: 洗面器全体の洗浄と消毒、ファン ギアボックス オイルの交換 (該当する場合)、構造、接続、洗面器を含む完全な機械検査、レジオネラ菌のリスク評価レビュー、充填媒体の検査と劣化した場合の交換。

冷却塔システムのエネルギー効率

冷却塔ファンのエネルギーは大規模システムにとって多大な運用コストであり、最新の制御技術により削減の機会が大幅に改善されました。ファン モーターの可変周波数ドライブ (VFD) により、実際の冷却負荷と周囲条件に応じてファン速度、つまりエアフローとエネルギー消費を調整できます。ほとんどの気候で年間運転時間の大部分を占める部分負荷では、VFD 制御ファンを備えたタワーは、同じ冷水温度設定値を維持するためにオンオフ サイクルで動作する固定速度ファンよりも消費エネルギーを 50 ～ 70% 削減できます。 VFD の改修費用は、年間稼働時間が長いタワーでは通常 1 ～ 3 年かかります。

冷水温度設定値の最適化は、エネルギー節約が可能なもう 1 つの分野です。多くの冷却塔システムは、年間を通じて一定の冷水温度設定値に制御されています。涼しい天候では、タワーは必要以上に冷たい水を生成する可能性があり、ファンのエネルギーが無駄になります。穏やかな天候時に冷水設定値を上げるリセット戦略により、下流のチラーが凝縮器水温の低下による恩恵を受けることができ、いずれかの固定設定値戦略単独と比較して、冷却塔とチラーを合わせたエネルギー消費量を削減できます。これは冷却塔最適化戦略と呼ばれ、ハードウェアの変更ではなくビル管理システム (BMS) ロジックを通じて実装されます。

補給水とブローダウンは、水コストだけでなく、その水を処理および汲み上げるために組み込まれたエネルギーも表します。濃度サイクルを最適化することで、ブローダウン前に高いミネラル濃度でシステムを稼働させることで、許容可能な水質を維持しながら、補給水の消費量とブローダウン量の両方を削減します。最新の導電率コントローラーを使用すると、水質や化学的変化に応じてこれを簡単に実装および調整できます。

よくある問題とその診断方法

冷却塔のパフォーマンスの問題は通常、冷水温度の上昇として現れますが、これは負荷の増加や周囲の湿球の高さによっては説明できません。タワーが以前は満たしていた条件下で設計冷水温度を満たさなくなった場合、通常は次のいずれかの原因が考えられます。

• 汚れやスケールを埋める： 充填媒体上のミネラルスケールや生物学的汚れは、有効空気と水の接触面積と充填媒体の熱効率を低下させます。白い堆積物、スライム、または物理的損傷がないか充填物を目視検査することが診断の最初のステップです。スケールされた充填物を化学的に洗浄すると、パフォーマンスをある程度回復できます。ひどく汚れたり損傷した詰め物は交換する必要があります。
• 空気の流れの減少: ファンブレードの磨耗、不適切なピッチ、ベルトの滑り（ベルトドライブユニットの場合）、またはモーターの性能低下はすべて、充填物を通過する空気の流れを減少させます。モーター電流を測定し、銘板およびベースライン値と比較することで、ファンが予想される電力を消費しているかどうかを特定します。ファンブレードの検査とピッチ検証は診断プロセスの一部である必要があります。
• 再循環: 熱い排気がタワーの吸気口に引き戻されると、有効湿球温度が低下します。これはコンポーネントの故障ではなく、設置場所または設置の問題です。近くの障害物、卓越風に対する不適切な設置場所、または隣接するタワー間の不適切な分離が原因である可能性があります。空気取入口に入る湿球を測定し、周囲の湿球と比較することで、再循環効果が定量化されます。
• 不均一な水の分布: スプレー ノズルの詰まりや磨耗、分配ヘッダーの損傷、または不適切な流量バランスにより、充填部の一部のセクションでは水が多すぎたり、水の受け取りが少なすぎたりします。乾燥したセクションは冷却にほとんど寄与しませんが、過剰に灌漑されたセクションは浸水する可能性があり、両方とも全体的な熱性能を低下させます。稼働中のタワーで配水パターンを観察すると、この問題が直接特定されます。
• 流域の堆積物の蓄積: 盆地の堆積物は有効盆地容積を減少させ、生物の増殖を妨げる可能性があり、再循環ポンプに引き込まれて摩耗と流量の減少を引き起こします。定期的に洗面器を清掃することで、システムのパフォーマンスに影響を与えるレベルにまで蓄積するのを防ぎます。沈殿物が存在する場合は、殺生物剤が有機材料ではなく表面と確実に接触するように、消毒手順の前に沈殿物を除去する必要があります。
