クロスフロー乾湿両用冷却塔

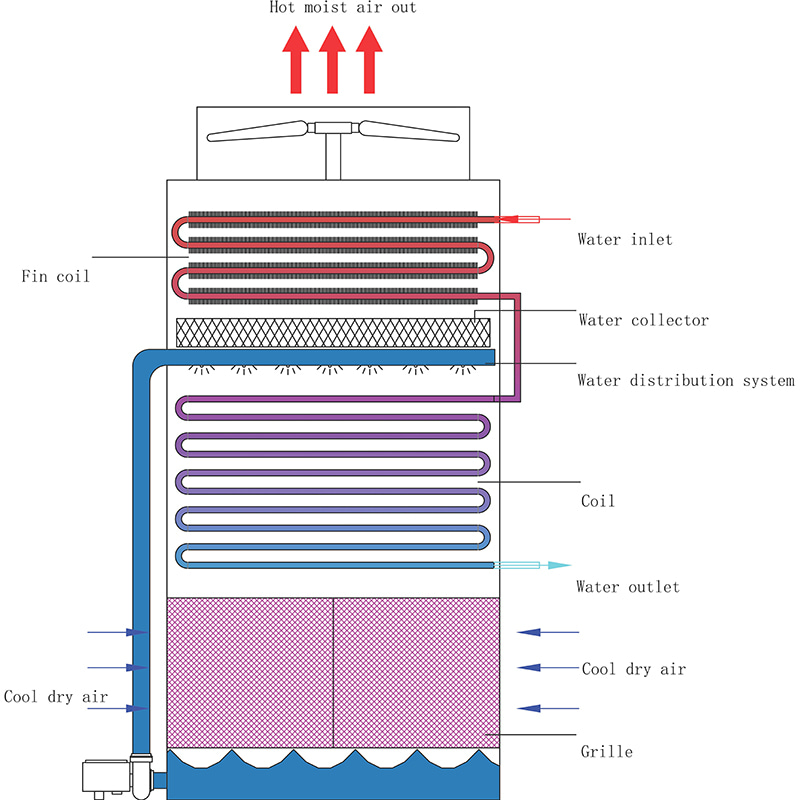

乾式および湿式冷却塔は、乾式冷却と湿式冷却の利点を組み合わせており、その動作原理は次のとおりです。

乾式冷却原理:

乾式冷却部の冷却管束に熱水が入ります。通常、冷却管束にはフィン付きチューブなどの高効率伝熱要素を使用して伝熱面積を増やします。ファンの作用により、外部の空気が冷却管束の外面を通って流れます。配管内の熱水の温度は配管の外の気温よりも高いため、両者の間には温度差が生じます。顕熱交換により、熱は熱水からパイプ壁を通って空気に伝達され、熱水の温度が低下し、空気の温度が上昇します。加熱された空気はファンによってタワーから排出され、それによって熱水の初期冷却が達成されます。

湿式冷却の原理:

乾式冷却後の熱水は湿式冷却部に入ります。水滴下フィラーに配水システムより熱水を均一に噴霧し、水膜を形成します。冷却塔下部から流入した空気は上昇流中に充填材上の水膜と完全に接触します。一方で、空気は水と直接接触して熱伝達を行い、水の温度を下げます。一方、水の一部は蒸発して水蒸気になり、空気中に侵入し、蒸発プロセス中に蒸発潜熱を吸収し、水の温度がさらに低下します。冷却された水は回収プールに集められ、リサイクルされます。同時に、空気流による水滴の損失や環境への影響を軽減するために、通常、湿式冷却部の上部には集水器やミストデミスターが設けられています。ウォーターコレクターは水滴を収集するために使用され、ミストデミスターは空気流中の水ミストを除去するために使用されます。

大幅な節水:

乾式セクションの運転中の蒸発損失がゼロで、純粋な湿式塔よりも 30% ～ 70% の水を節約します。

柔軟な適応:

高温多湿の環境ではウェットモードに切り替えて冷却効率を確保します。

環境コンプライアンス:

ドリフトと白い霧（蒸気プルーム）を軽減し、厳密に環境に優しい地域に適しています。

低いメンテナンスコスト:

乾式セクションはスケールと腐食を軽減し、機器の寿命を延ばします。

防水バリア:

空気中に運ばれる水滴を効果的に遮断し、ドリフト率は 0.001% 未満に達します。取り外し可能な設計により、クーラーコイルのメンテナンスが容易になり、ポリ塩化ビニル (PVC) 材料は耐腐食性、耐老化性、耐微生物増殖性に優れています。冷却水導水板に取り付けているので掃除が簡単です。

乾冷セクションフィン冷却コイル:

ベースパイプにステンレスパイプ、フィンにアルミ合金片を採用したハイウイング構造により、空気との接触面積が大幅に増加し、乾冷部の熱交換効率が向上します。ステンレス鋼とアルミニウム合金材料の組み合わせにより耐食性が向上します。

効率的なスタイルのグリル:

変性ポリ塩化ビニル（PVC）製で、飛沫防止や直射日光を遮断し、冷却塔の偏流を軽減し、塔内の藻類の発生を防ぎます。スチールフレーム構造によりスタイルグリルの強度が向上し、スタイルグリルの分解が容易になります。

湿式冷却部冷却コイル：

特性は通常の密閉冷却塔冷却器と同じです。
