向流開放型冷却塔

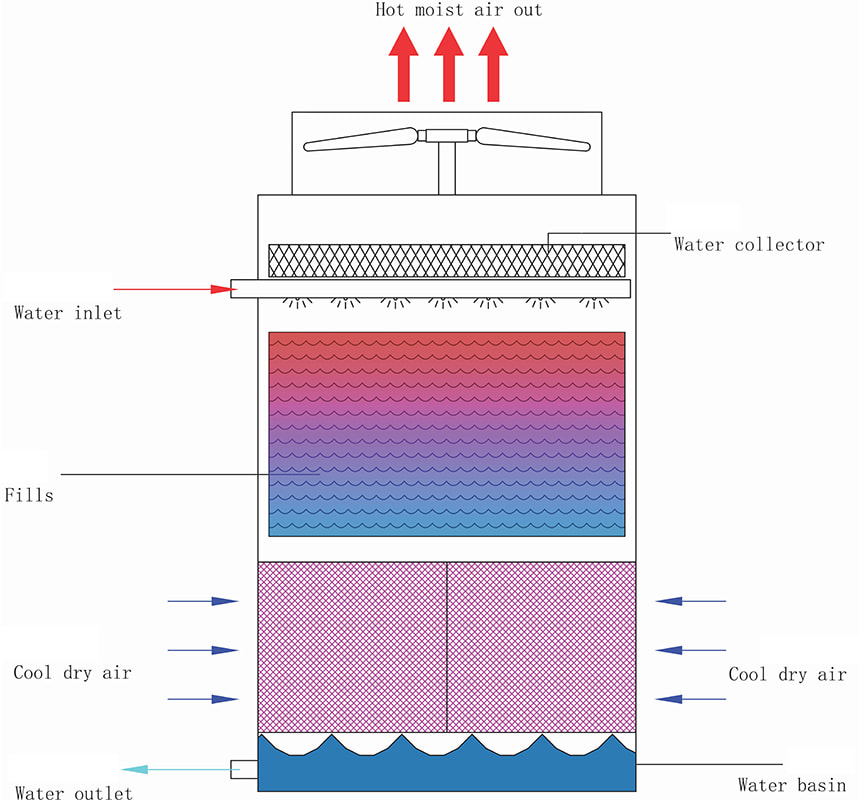

塔頂部からは熱水が噴き出し、塔底部からは空気が上向きに流れます。両者は逆接触し、熱交換効率を高めます。冷却水は直接空気にさらされており、一部の水が蒸発して熱を奪います。同時に空気は熱を吸収し塔外へ排出されます。

● 高い冷却効率:

水と空気が向流に流れるため、熱交換プロセスがより十分になり、大きな水温差が生成され、冷却効果が向上し、クロスフロー冷却塔よりも効率的になります。

● 設置面積が小さい:

構造が比較的コンパクトで、同じ量の水を処理する場合、クロスフロー冷却塔に比べて設置面積が小さく、スペースが限られた場所に適しています。

● 高い適応性:

さまざまな現場や環境条件に適応でき、冷却塔のモデル、数量、レイアウトを調整することでさまざまな冷却ニーズを満たすことができます。

●簡単なメンテナンス：

一部の向流冷却塔はアクセスしやすい構造になっており、タワーのあらゆる側面から簡単に入って修理できるため、メンテナンス担当者が検査、修理、交換のためにさまざまなコンポーネントに簡単にアクセスできます。

向流開放冷却塔の選択:

冷却負荷、周囲湿球温度、水質に基づいてタワー本体のサイズと材質を決定します。

タワー本体、シンク、ブラケット、エアダクトなどの部品はスチール製です。鋼製冷却塔は高い機械的強度、優れた安定性、耐震性、耐台風性を備えています。

比較的密閉された構造なので、直射日光を遮断し、藻の発生を防ぐことができます。タワートップには十分なメンテナンスプラットフォームがあり、排気系コンポーネントの調整や交換が容易です。冷却塔は移動や分解に便利です。

排気システム:

冷却塔で交換された熱風は排気装置から排出されます。エアードラムとブラケットは溶融亜鉛メッキ鋼板製です。エアドラムは厚さ3mmの溶融亜鉛メッキ鋼製リングで作られています。ブレードは飛行機の翼の形をした中空アルミニウム合金素材で作られています。モーターと軸輪ベルトは外付けです。モーターは全密閉型で防水仕様です。タワー本体とエアダクトは両方とも鋼板構造であるため、安定性によりエアフロー効率を効果的に向上させ、騒音を抑制することができ、排気方向を変更するように設計することもできます。

ウォーターシャワーシステム:

高効率のウォーター シャワー システムは、冷却効率を保証する重要な要素です。フルチューブ加圧水を使用しており、ノズルと給水管の間にゴム製の口金が接続されており、分解が容易です。ウォーターシャワーパイプは溶融亜鉛メッキ鋼板と硬質PVC製で、ノズルはABS製で、スプレーパイプグループ全体が強力な耐食性を備えています。

タワー本体の構造:

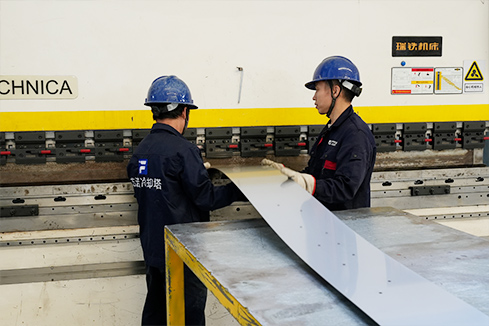

タワー本体はすべて厚さ2mmのアルミニウム亜鉛メッキ鋼板で作られ、工場で自動パンチングされ、溶接アセンブリなしでエッジを折り曲げられ、強化柱は最高の機械的強度を達成するために溶融亜鉛形鋼で作られており、これは冷却塔の最も強固な構造方法です。プレート間の継ぎ目は防水性の接着ストリップで作られており、永久に使用しても漏れにくいです。

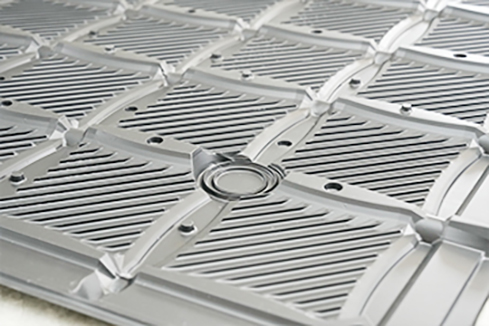

放熱フィラー：

高効率のポリ塩化ビニル（PVC）素材、薄膜斜波インターリーブタイプ、ほとんどの熱が水膜によって蒸発し、より高い放熱効率を持ち、B1基準を満たす難燃性能を持ち、全体的な仕様レイアウトがより合理的で、空気と水の接触時間が増加し、より良い効果があります。フィラーは取り外して掃除できるので、メンテナンスがより便利です。

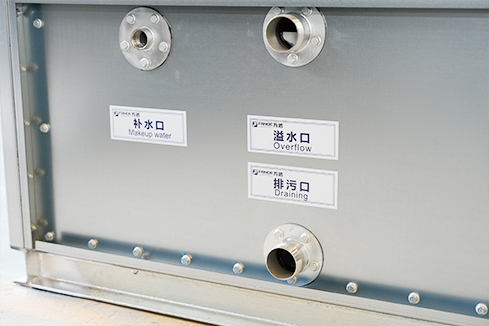

冷水タンク：

傾斜したデザインの底部シンクにより、走行重量が軽減され、藻の発生の原因となる停滞水域の形成が回避されます。底板の最下点には浸漬凹部が形成されている。凹部の底にはL字型の汚水排出口が装備されています。シンクにはボトムブラケット付きの溶融亜鉛チャンネル鋼が装備されており、フォークリフトの移動に便利で、ユーザーが基礎ブラケットを設置するコストを削減します。重心が底板に集中し、動作がより安定します。標準構成はアルミニウム亜鉛メッキです。
